日本の美しい屋根シリーズ嵌合式縦葺屋根
嵌合瓦棒430（丸桟・角桟タイプ）
強さと完璧な防水性､美しいアーチ屋根
嵌合瓦棒430（丸桟・角桟タイプ） の特徴
■半径10ｍＲに対応します。（アーチ形状はさざ波模様の仕上げになります。）
■グレード感のある美しいアーチ屋根、完全かん合締めで、
防水性に優れた頑丈な屋根に仕上げます。
■用途 住宅、店舗、学校、体育館、公共施設、他、
嵌合瓦棒430（丸桟・角桟タイプ） の設計参考仕様
| 板厚(本体・キャップ) | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅(本体) | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(キャップ)丸 | 100mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(キャップ)角 | 96mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(通し吊子) | 117mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 430mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 2.33m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 800mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R10m以上（さざ波模様） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

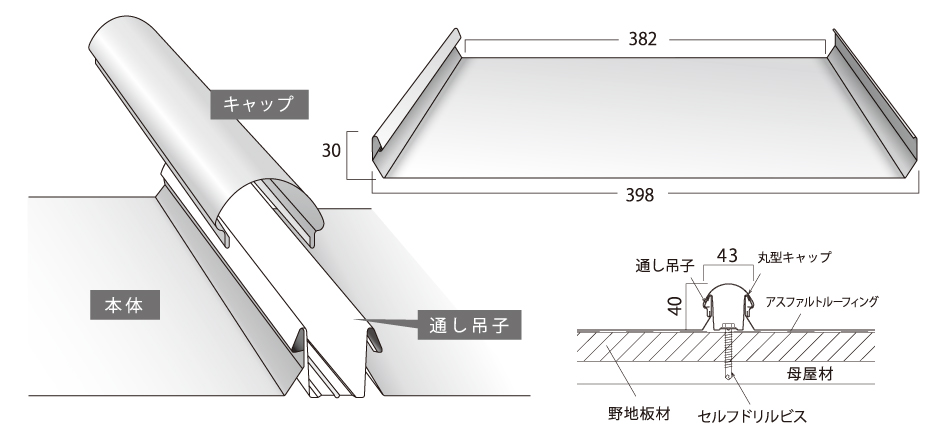

嵌合瓦棒430（丸桟・角桟タイプ） の断面図

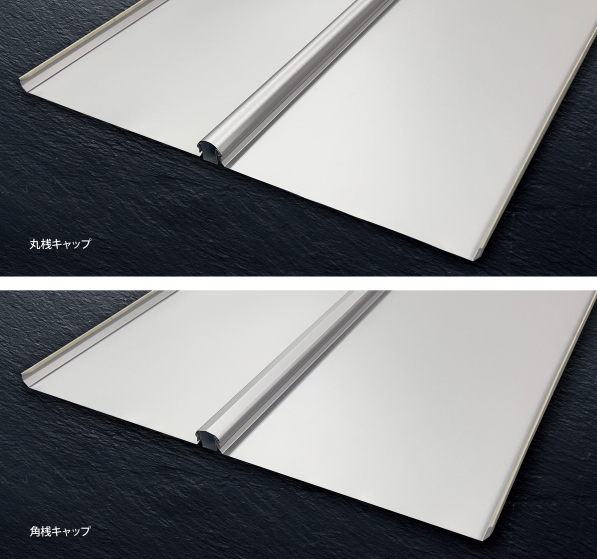

嵌合瓦棒430（丸桟・角桟タイプ） の成型品サンプル
嵌合瓦棒430（丸桟・角桟タイプ） の図面及び資料ダウンロード
- （角桟）断面図・納まり図JWWデータ
- （角桟）断面図・納まり図DXFデータ
- （角桟）断面図・納まり図PDFデータ
- （丸桟）断面図・納まり図JWWデータ
- （丸桟）断面図・納まり図DXFデータ
- （丸桟）断面図・納まり図PDFデータ
- 丸桟製品カタログPDF
- 角桟製品カタログPDF
