日本の美しい屋根シリーズ嵌合式縦葺屋根
嵌合瓦棒H40-I型
キャップ部分が一体成型された優美な新しい丸形嵌合式屋根
嵌合瓦棒H40-I型 の特徴
■半径15ｍＲに対応します。（アーチ形状はヨコサザナミ模様の仕上げになります。）■オプションに防水テープ装着することで、さらに水密性を高めます。
■キャップ部が本体と一体になったことで施工の工期短縮、経済性にすぐれた効果を発揮します。
■用途 住宅、店舗、学校、体育館、公共施設、他、
■風による正圧、負圧荷重に驚異の試験データーを取得しています。
嵌合瓦棒H40-I型 の設計参考仕様
| 板厚 | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | 457mm | 490mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 吊子原板幅（定尺4m） | 96mm（板厚0.8〜1.0mm） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 305mm | 335mm | 365mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3.3m | 3m | 2.7m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 850mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R15m以上（さざ波模様）335mm働きに対応 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

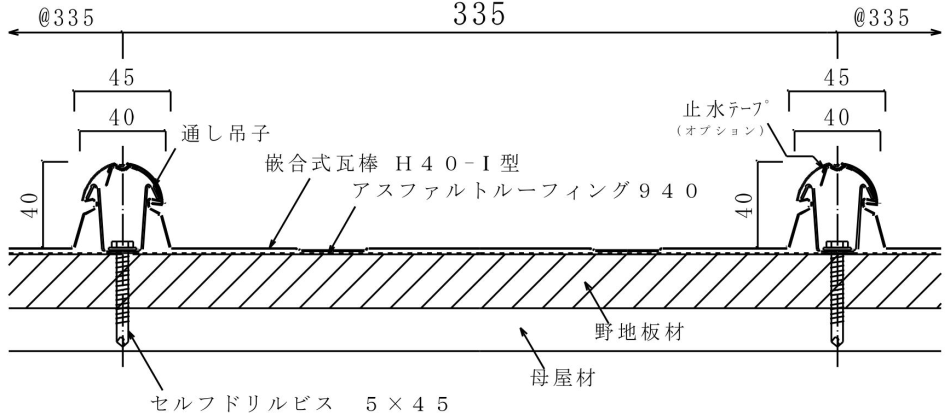

嵌合瓦棒H40-I型 の断面図
嵌合瓦棒H40-I型 の図面及び資料ダウンロード
- 断面図JWWデータ
- 納まり図JWWデータ
- 断面図DXFデータ
- 納まり図DXFデータ
- 断面図PDFデータ
- 納まり図PDFデータ
- 製品カタログPDFデータ
