折板シリーズボルト式折板
KR T66
屋根30分耐火認定
無機質断熱材（FP030RF-0333：母屋ピッチ1.8ｍ以下）
KR T66 の特徴
■働き幅700㎜の屋根です。
■住宅や駐輪場などに用途は様々です。
■リブ付（タイプS）もあります。
■住宅や駐輪場などに用途は様々です。
■リブ付（タイプS）もあります。
KR T66 の設計参考仕様
| 板厚 | 0.5mm～0.8mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 914mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 700mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 1.43ｍ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 3/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自然曲げ半径 | 100m以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 1300mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ラジアル | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | ドブ底リブ付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

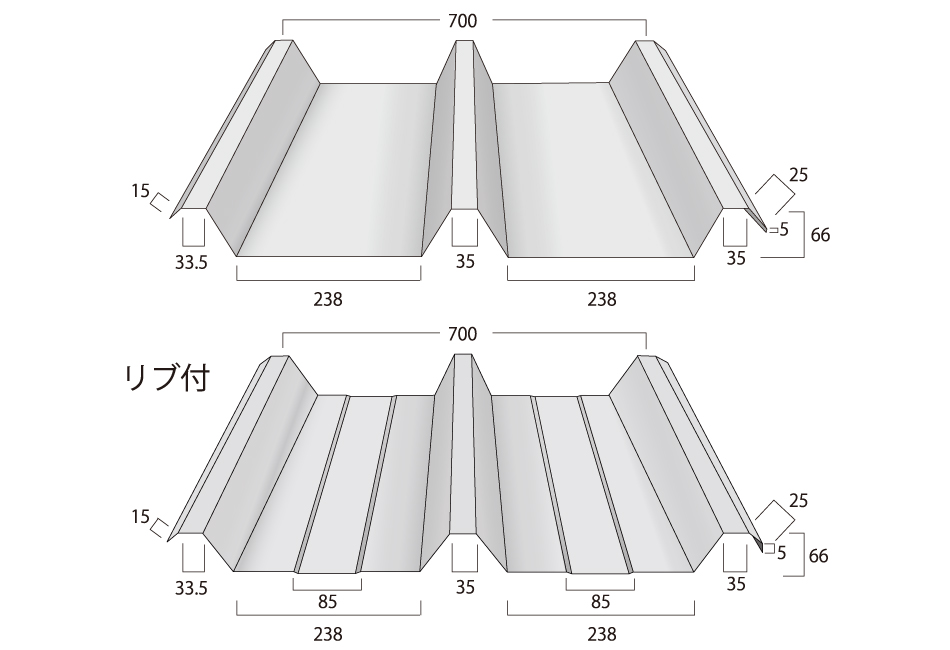

KR T66 の断面図

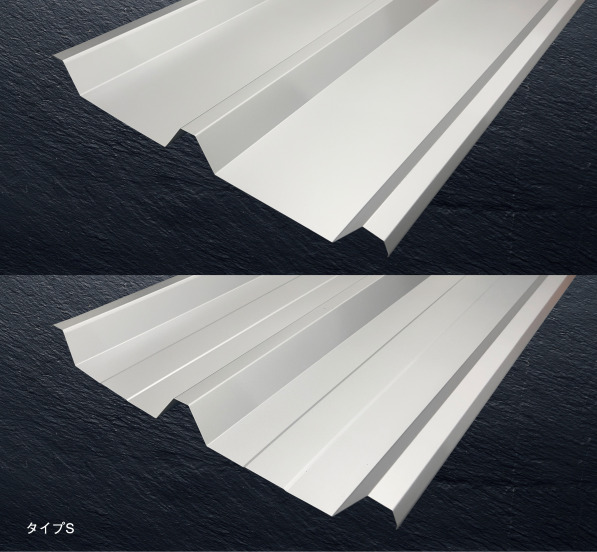

KR T66 の成型品サンプル

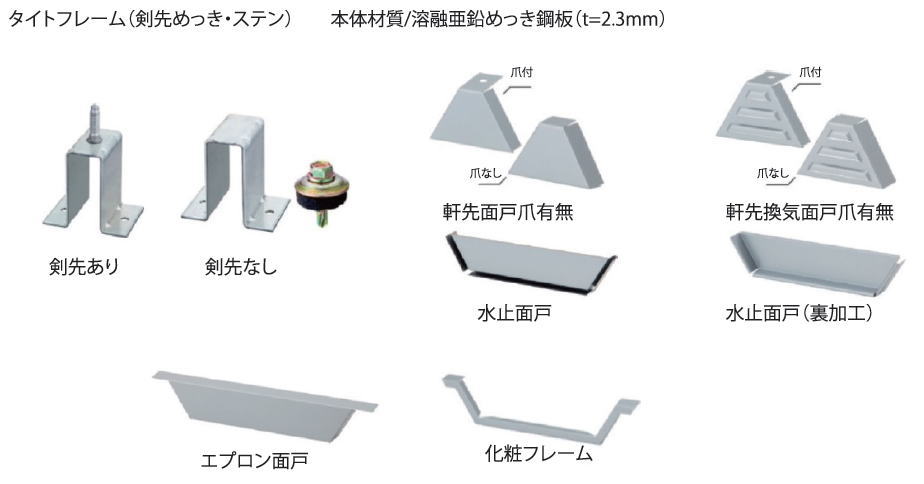

KR T66 の標準部品

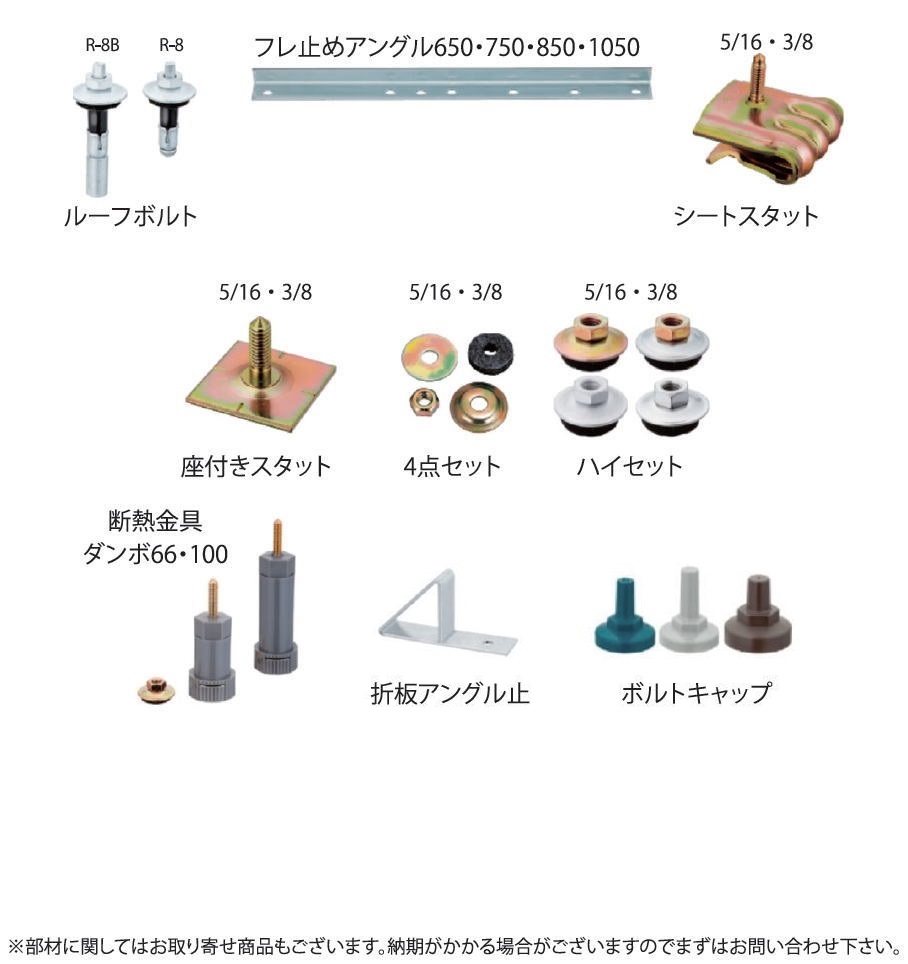

KR T66 の共通部品
KR T66 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- リブ付製品カタログPDFデータ
- 製品カタログPDFデータ
