日本の美しい屋根シリーズ嵌合式縦葺屋根
ロイヤル円筒葺
※※※部品金型のﾒﾝﾃﾅﾝｽ中のため、要確認製品となります(再販日は未定です)※※※
日本の伝統をそのままに、現代の金属和風瓦へ
ロイヤル円筒葺 の特徴
■今までにない、和風瓦のイメージを表現、嵌合式なので施工がスムーズです。■アーチ屋根にも対応（半径２５ｍ以上）、本体のみさざ波模様仕上げ。
■左右どちらからでも葺き始めることができる形状です。
■用途 公共、民間の殆どの建物、施設に敵しています。
文化ホール、マンション、ホテル、大型店舗、病院、学校、体育館、図書館、他
ロイヤル円筒葺 の設計参考仕様
| 板厚(本体・キャップ) | 0.6〜0.8mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅(本体) | 615mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(キャップ) | 223mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(通し吊子) | 248mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 470mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 2.13m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 850mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

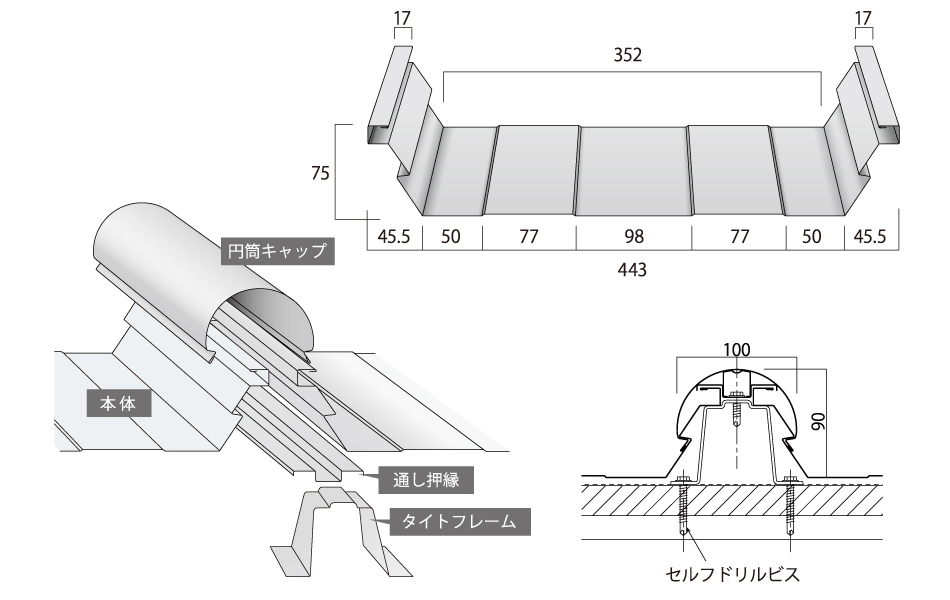

ロイヤル円筒葺 の断面図

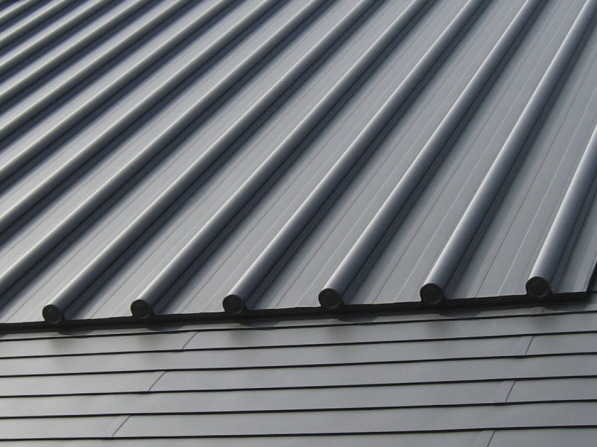

ロイヤル円筒葺 の納入実績画像
ロイヤル円筒葺 の図面及び資料ダウンロード
- 断面、納め図JWWデータ
- 断面、納め図DXFデータ
- 断面、納め図PDFデータ
- 製品カタログPDFデータ
