日本の美しい屋根シリーズ嵌合式縦葺屋根
立平455 （H31型）
完全防水タイプ。風速30ｍ/ｓ：降水量240mm/ｈ相当で漏水無し！
立平455 （H31型） の特徴
ワイドで美しい外観、スピーディー施工、強度、水密性に優れています。完全防水ブチル系シーラント（ホットメルト）をハゼ内部に充填することで安定した止水を得られます。
立平455 （H31型） の設計参考仕様
| 板厚 | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | 493mm | 615mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 303mm | 333mm | 455mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3.2m | 3m | 2.2m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 900mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ （ﾌﾗｯﾄ製品のみ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R5m以上、逆反り8m以上 （さざ波模様）働き455mmに対応 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | 最小働き幅お問い合わせ下さい | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | 水上、水下切り込み可能、 ホットメルト対応、 タテリブ仕上げ、働き変更可能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

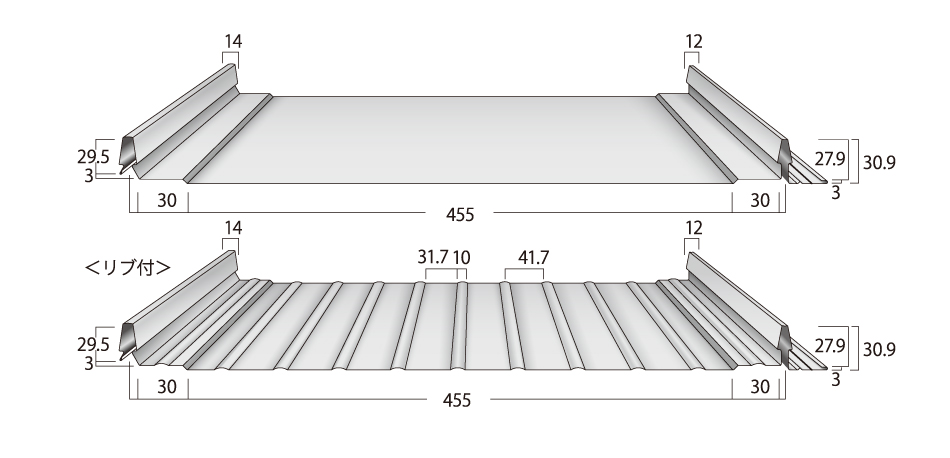

立平455 （H31型） の断面図

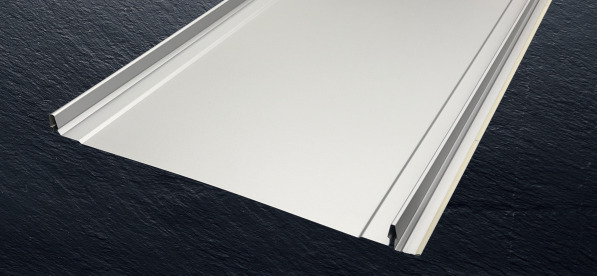

立平455 （H31型） の成型品サンプル
立平455 （H31型） の図面及び資料ダウンロード
- 断面図JWWデータ
- 納まり図JWWデータ
- 断面図DXFデータ
- 納まり図DXFデータ
- 断面図PDFデータ
- 納まり図DXFデータ
- 製品カタログPDFデータ
