日本の美しい屋根シリーズ嵌合式縦葺屋根
立平333 （H23型）
人気の高い定番商品です
立平333 （H23型） の特徴
■最も一般的な立馳屋根、スピーディーに施工ができ、経済的、仕上がりはシンプルで優美です。
■アーチ屋根にも、最小Ｒ＝6m以上の屋根まで対応しています。（さざなみ仕様）
■テーパー加工や、働き巾を変えることも自由に出来ます。
立平333 （H23型） の設計参考仕様
| 板厚 | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | 500mm | 580mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 333mm | 375mm | 455mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3m | 2.67m | 2.2m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 750mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ （ﾌﾗｯﾄ製品のみ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R5m以上（さざ波模様） 働き333mmに対応 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | 最小働き幅105mm〜 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | 水上、水下切り込み可能、 ホットメルト対応、 タテリブ仕上げ、働き変更可能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

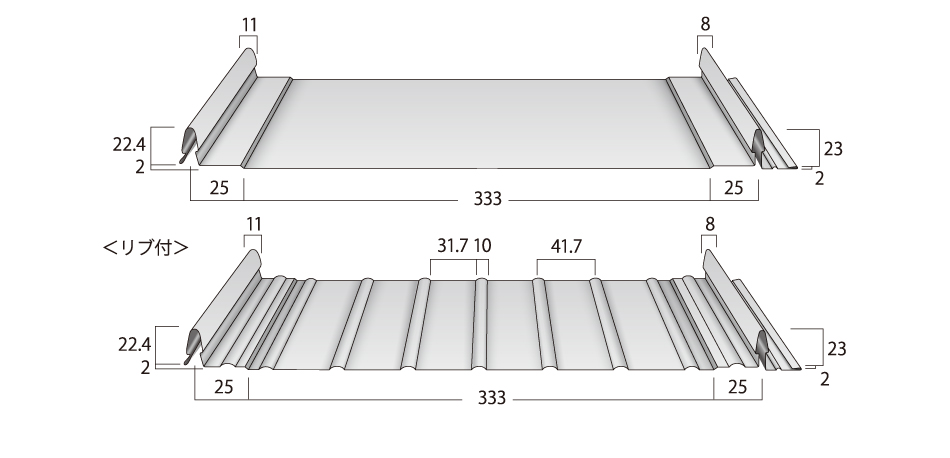

立平333 （H23型） の断面図

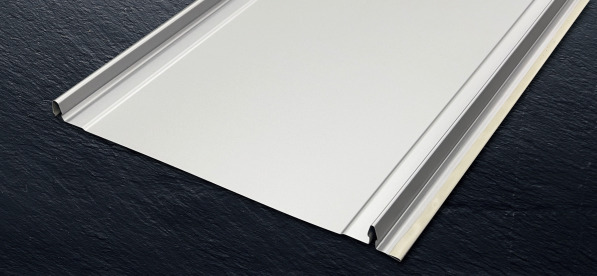

立平333 （H23型） の成型品サンプル
立平333 （H23型） の図面及び資料ダウンロード
- 断面図JWWデータ
- 納まり図JWWデータ
- 断面図DXFデータ
- 納まり図DXFデータ
- 断面図PDFデータ
- 納まり図PDFデータ
- 製品カタログPDFデータ
- PV金具検証用 立平333(23型)ハゼ寸法図
