日本の美しい屋根シリーズ嵌合式縦葺屋根
ロイヤルフラット420
すっきりとした化粧屋根
ロイヤルフラット420 の特徴
■嵌合式縦葺フラット屋根■止水ゴムで雨水の浸入を防ぎ、
特殊な吊子形状で雨水を軒先まで排出させられる構造
■左右対称な形状のため、どちらからでも葺き始めができます。
■高級感ただよう化粧屋根、優美です。
■次代に合う、シンプルなデザインの屋根です。
■用途：店舗・庇・小規模屋根等
ロイヤルフラット420 の設計参考仕様
| 板厚(本体・キャップ) | 0.5〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅(本体) | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(キャップ) | 158mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 原板幅(通し吊子) | 248mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 420mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 2.38m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 600mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

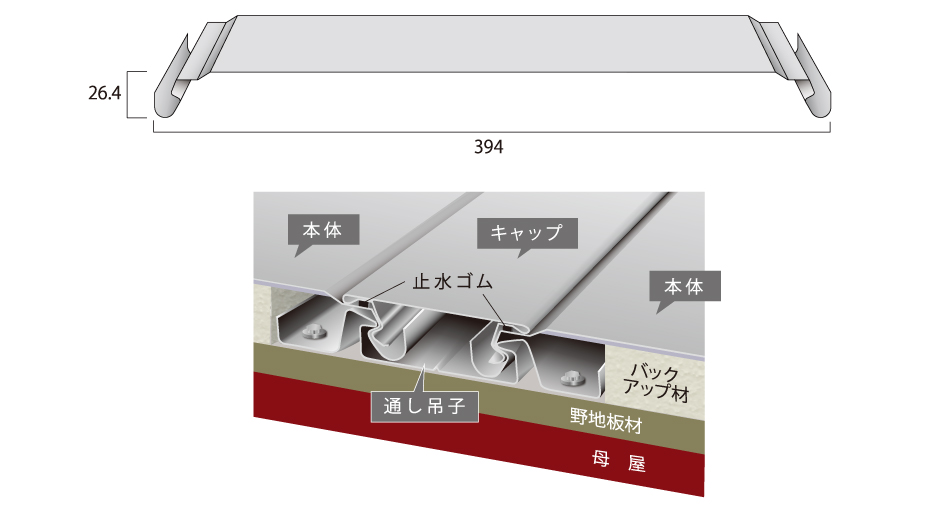

ロイヤルフラット420 の断面図

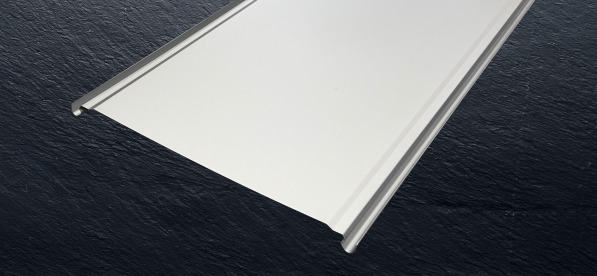

ロイヤルフラット420 の成型品サンプル（本体）
ロイヤルフラット420 の図面及び資料ダウンロード
- ﾛｲﾔﾙﾌﾗｯﾄ420図面 JWWデータ
- ﾛｲﾔﾙﾌﾗｯﾄ420図面 DXFデータ
- ﾛｲﾔﾙﾌﾗｯﾄ420図面 PDFデータ
- 製品カタログPDFデータ
