大型角波サイディング大型角波サイディング
KW720 I 型・II型
防火壁認定 PC030NE-0017
KW720 I 型・II型 の特徴
■働き幅720㎜の角波サイディング、シャープなデザインで優れた施工性
KW720 I 型・II型 の設計参考仕様
| 板厚 | 0.35mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 914mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 720mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 1.39m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 700mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

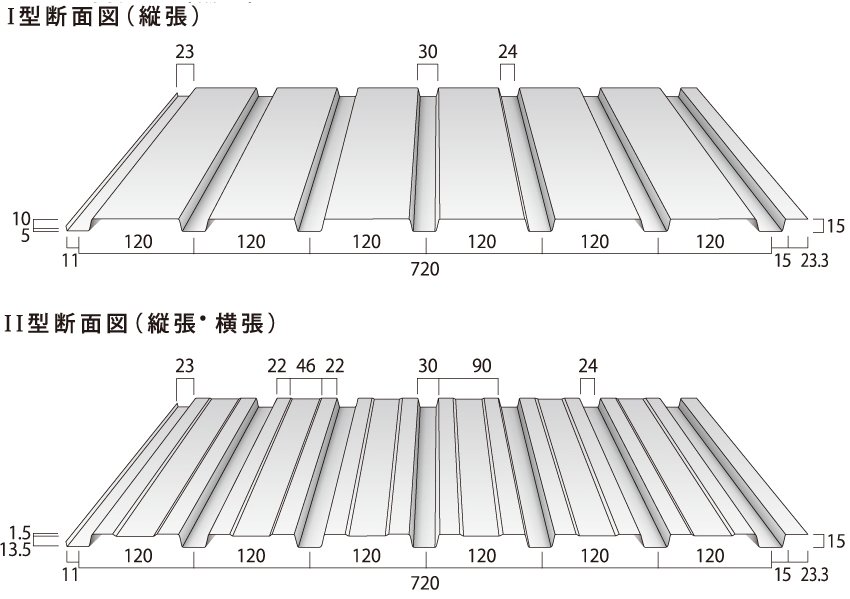

KW720 I 型・II型 の断面図

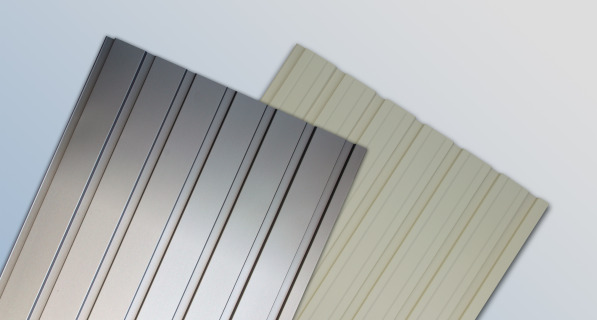

KW720 I 型・II型 の製品サンプル
KW720 I 型・II型 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
