大型角波サイディング大型角波サイディング
KW800NⅠ型・Ⅱ型
防火壁認定 PC030NE-0017
KW800NⅠ型・Ⅱ型 の特徴
■働き巾800㎜の縦張、横張可能な角波サイディングです。■工期の短縮、優れた経済性を約束致します。
■横張として使用する場合、縦胴縁が必要です。板厚は0.6㎜でⅡ型をご使用願います。
KW800NⅠ型・Ⅱ型 の設計参考仕様
| 板厚 | 0.4ｍｍ～0.6ｍｍ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 914mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 800mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 1.25m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 800mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | 横貼りの場合板厚0.6ｍｍ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

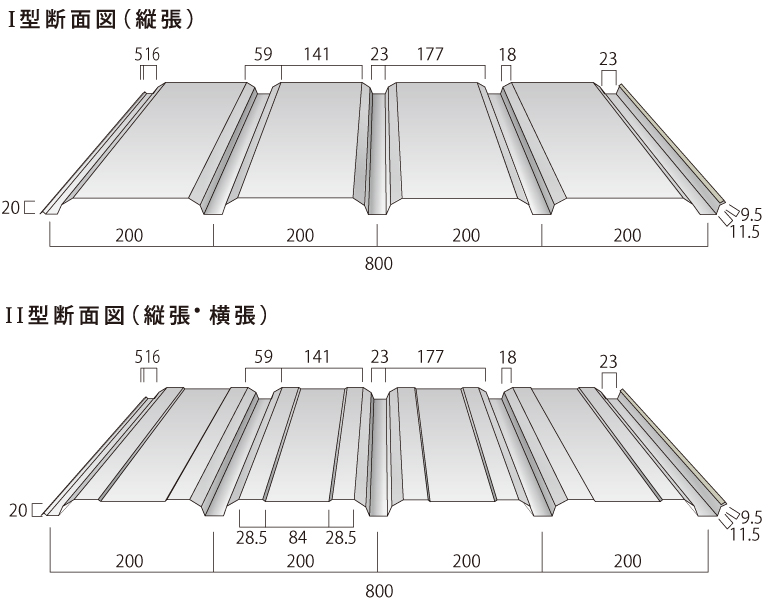

KW800NⅠ型・Ⅱ型 の断面図
KW800NⅠ型・Ⅱ型 の納入実績画像（バイク買取＆販売店）
KW800NⅠ型・Ⅱ型 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
