大型角波サイディング半裁角波サイディング
BLウォール300
ボルトが見えない外壁材
BLウォール300 の特徴
■ビス頭をなくし美しい外観を取り入れました。■施工性は、本体をはめ込むだけの短縮された施工。
■働き巾300㎜、山高34㎜のワイドなイメージを
華麗に演出できる新、外装たて張り用鋼板製外壁材。
BLウォール300 の設計参考仕様
| 板厚 | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 300mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3.33m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 800mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | なし | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

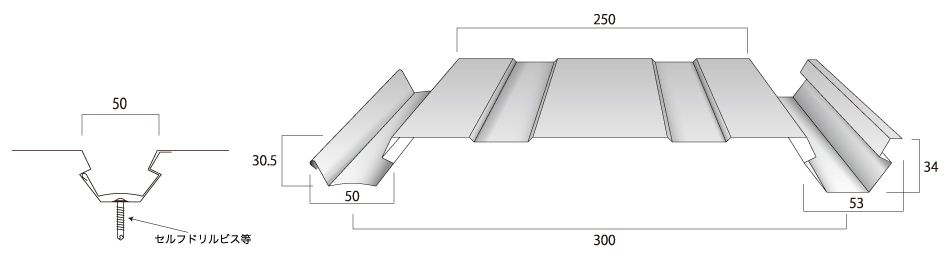

BLウォール300 の断面図
BLウォール300 の製品サンプル
BLウォール300 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
