大型角波サイディング半裁角波サイディング
3行逆角波/3行正角波
防火壁認定 PC030NE-0038
3行逆角波/3行正角波 の特徴
■一般住宅から工場、倉庫などあらゆる外壁に作業性のよい365働きです。
3行逆角波/3行正角波 の設計参考仕様
| 板厚 | 0.27mm〜0.5mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 365mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 2.73m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 600mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | リブ付 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

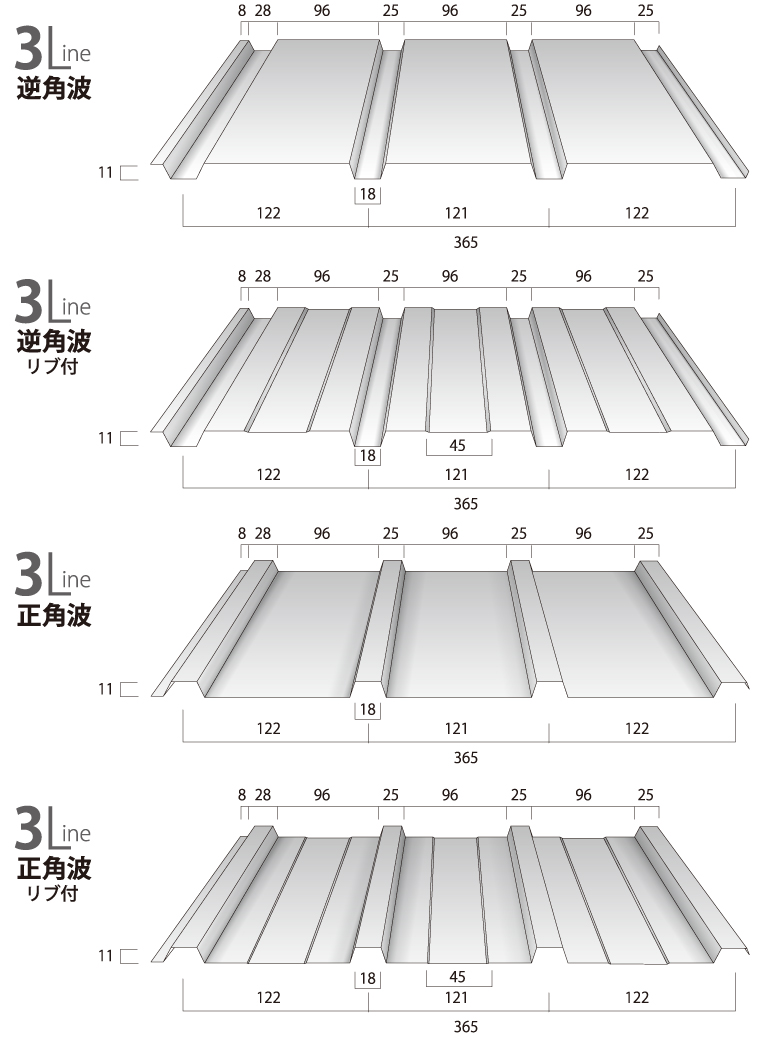

3行逆角波/3行正角波 の断面図

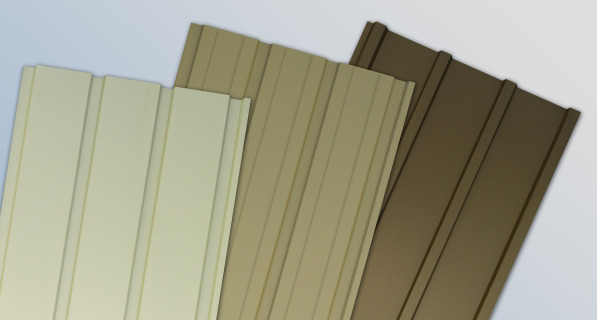

3行逆角波/3行正角波 の製品サンプル
3行逆角波/3行正角波 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
