成型スレート大波
屋根葺き壁張りに美しいウェーブ
成型スレート大波 の特徴
■外壁、屋根にもご使用になれます。
■重ね代にリブを設けてあります。
■重ね代にリブを設けてあります。
成型スレート大波 の設計参考仕様
| 板厚 | 0.6mm～0.8mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 914mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅（1山半重ね） | 650ｍｍ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 1.54m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 30／100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自然曲げ半径 | 20m以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 1200mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | 断熱材（耐熱難燃グレード）15×770×1200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

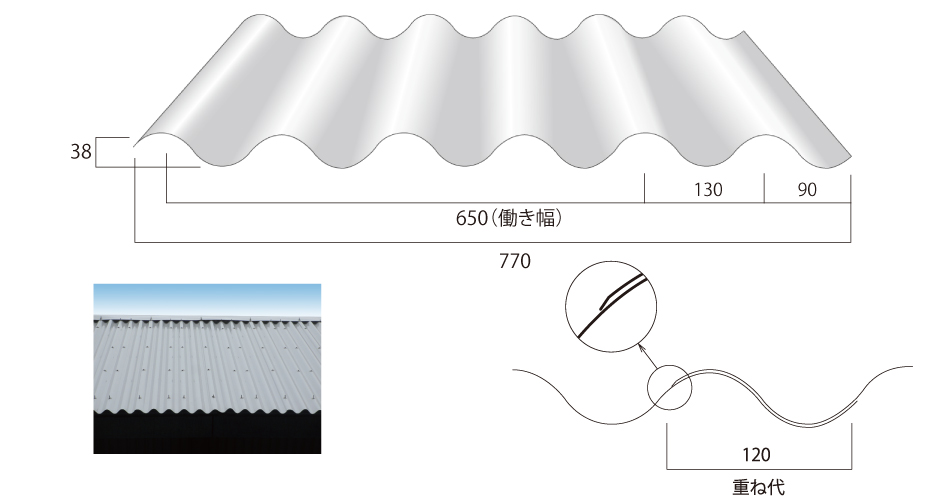

成型スレート大波 の断面図

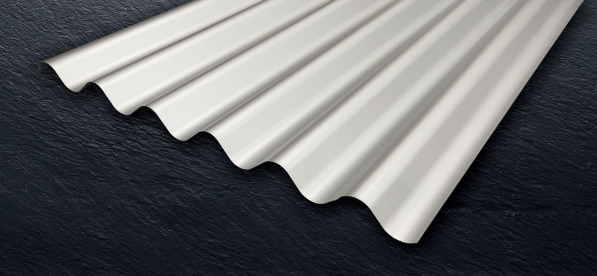

成型スレート大波 の成型品サンプル
成型スレート大波 の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
