折板シリーズHルーフシリーズ
Hルーフ500
屋根30分耐火認定
無機質断熱材（FP030RF-9325:母屋ピッチ告示による）
無機質フォームプラスチック（FP030RF-9326：母屋ピッチ告示による）
二重葺工法（FP030RF-0365:母屋ピッチ4.5ｍ以下）
Hルーフ500 の特徴
■Hルーフの嵌合システムは、足で踏み込むだけで山部両肩がタイトフレームに固定できます。強さと工事のしやすさを両立させた屋根製品です。
Hルーフ500 の設計参考仕様
| 板厚 | （0.6）0.8mm〜1.0mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 762mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 500mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 2m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 3/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自然曲げ半径 | 250m以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 1500mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ラジアル | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R20m以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

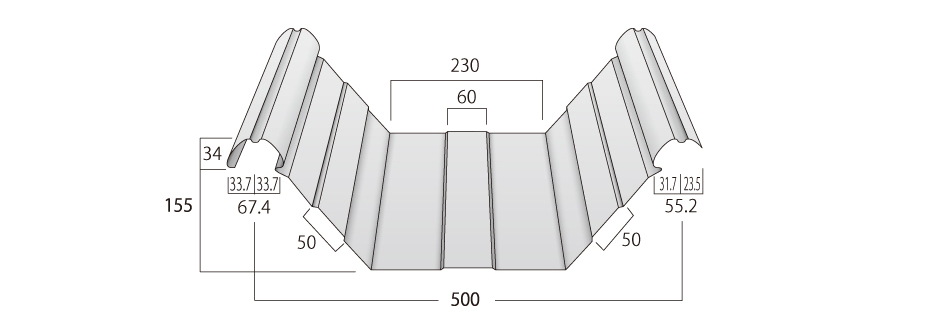

Hルーフ500 の断面図

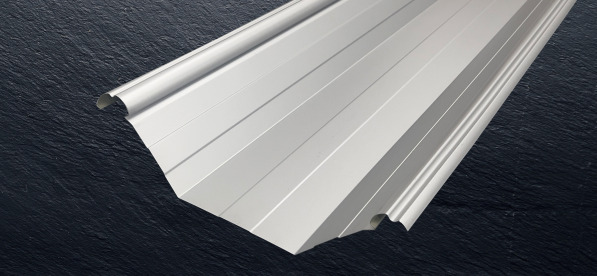

Hルーフ500 の成型品サンプル

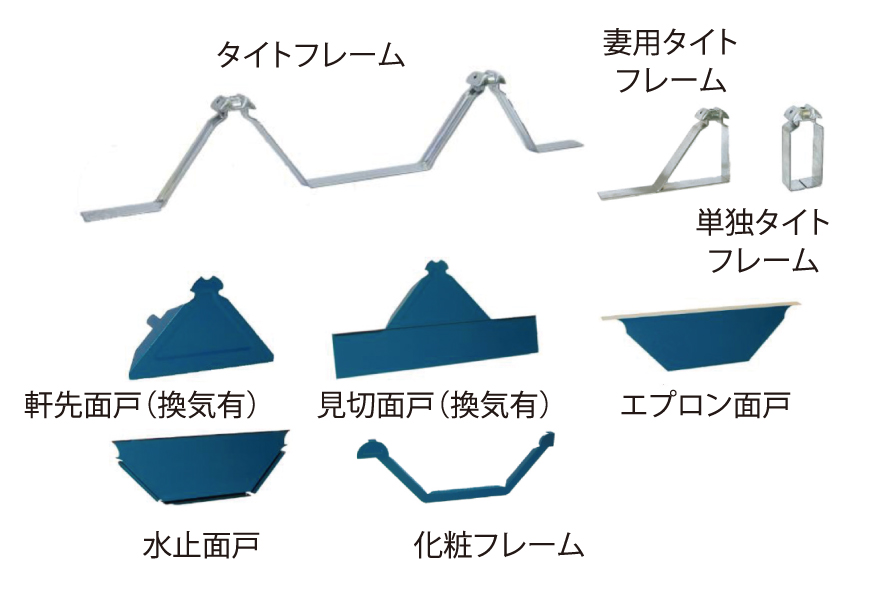

Hルーフ500 の標準部品

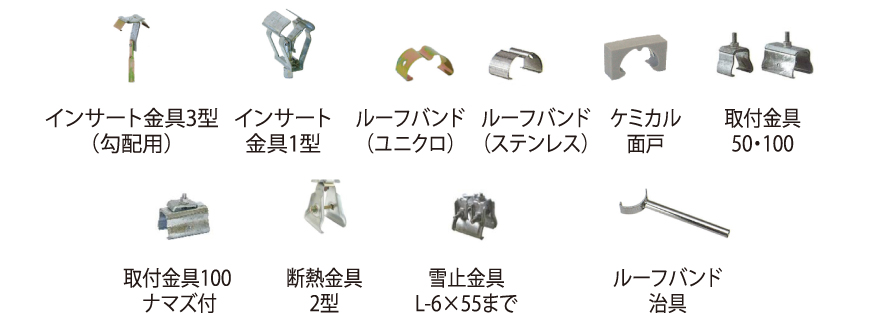

Hルーフ500 の共通部品
Hルーフ500 の図面及び資料ダウンロード
- 断面図JWWデータ
- 納まり図-1JWWデータ
- 納まり図-2JWWデータ
- 二重葺断熱工法断面図JWWデータ
- 断面図PDFデータ
- 納まり図-1PDFデータ
- 納まり図-2PDFデータ
- 二重葺断熱工法断面図PDFデータ
- 製品カタログPDFデータ
- 二重葺断熱工法製品カタログPDFデータ
