屋根改修シリーズスレートカバールーフ
ルーフワイドカバールーフ
超大波スレート屋根改修
ルーフワイドカバールーフ の特徴
超大波スレート屋根改修
山ピッチ225の超大波スレート用カバールーフです。
※既存スレート建材がノンアスベスト製品のみ、直接重ね葺が可能です。
山ピッチ225の超大波スレート用カバールーフです。
※既存スレート建材がノンアスベスト製品のみ、直接重ね葺が可能です。
ルーフワイドカバールーフ の設計参考仕様
| 板厚 | 0.5mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 914mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 675mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 1.48m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 30/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自然曲げ半径 | 150m以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 1200mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ラジアル | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ルーフワイドカバールーフ の断面図

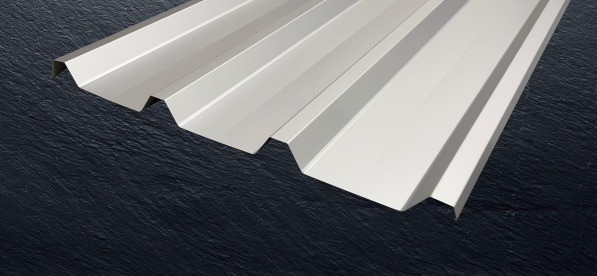

ルーフワイドカバールーフ の成型品サンプル
ルーフワイドカバールーフ の図面及び資料ダウンロード
- 断面図JWWデータ
- 断面図DXFデータ
- 断面図PDFデータ
- 製品カタログPDFデータ
- ■スレート大波屋根改修工法
- 超大波ｽﾚｰﾄ改修（無粉塵工法）参考写真・契約物件のみ資料配布
- ※改修工事受注業者へご案内（厚生労働省）
