日本の美しい屋根シリーズ横葺
ｅルーフ横葺Ⅱ型
（継手カバータイプ）
ｅルーフ横葺Ⅱ型 の特徴
■水平ラインが美しく優雅な屋根を演出します。
■防水性、耐風圧性に優れています。
■大型建物の屋根にお勧めします。
☆オプションでポリエチレンフォーム4㎜の裏貼りが施せます。
☆オプションで本体にさざ波模様も施せます。
■防水性、耐風圧性に優れています。
■大型建物の屋根にお勧めします。
☆オプションでポリエチレンフォーム4㎜の裏貼りが施せます。
☆オプションで本体にさざ波模様も施せます。
ｅルーフ横葺Ⅱ型 の設計参考仕様
| 板厚 | 0.4mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 300mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3.33m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 25/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 1000mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | ○ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | さざ波模様 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

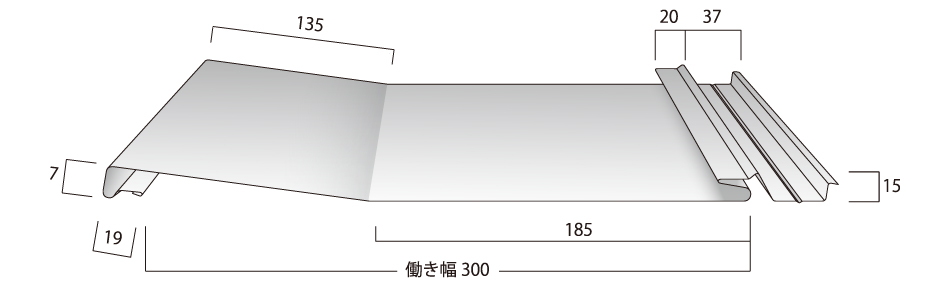

ｅルーフ横葺Ⅱ型 の断面図

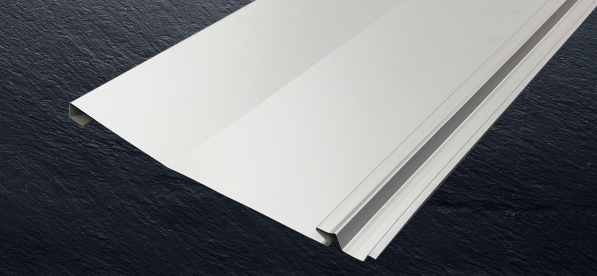

ｅルーフ横葺Ⅱ型 の成型品サンプル

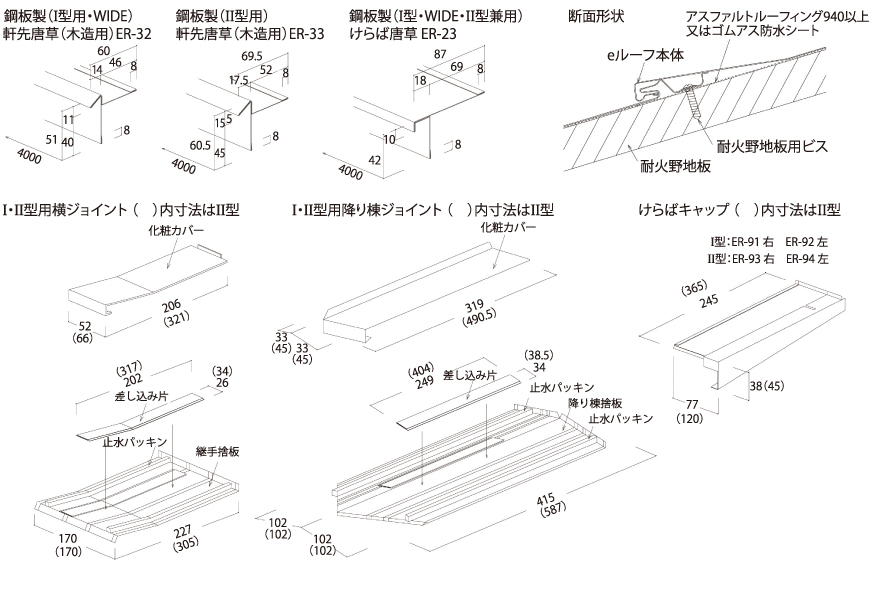

ｅルーフ横葺Ⅱ型 の共通部品
ｅルーフ横葺Ⅱ型 の図面及び資料ダウンロード
- 断面図JWWデータ
- 納まり図JWWデータ
- 断面図DXFデータ
- 納まり図DXFデータ
- 断面図PDFデータ
- 納まり図PDFデータ
- 製品カタログPDFデータ
