日本の美しい屋根シリーズハゼ締め式縦葺屋根
DKライン330（H20型）
防水テープ付竪平（シーム溶接相当品）山高20mm
※壁材としても使用されています（画像参照）
※サン魅せる（縦桟端部化粧部材）対応製品
DKライン330（H20型） の特徴
■防水性能の向上ロール成型時、ハゼ内に防水テープを、粘着しているため毛細管現象を防止します。
■吊子一体化
作業性の向上と、金属伸縮を抑制します。
■アーチ屋根
さざなみ模様使用、最小10ｍＲ以上のアーチ屋根まで対応しています。
■山高20mm
DKライン330（H20型） の設計参考仕様
| 板厚 | 0.35mm〜0.6mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原板幅 | 457mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 働き幅 | 330mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ㎡当たり必要m数 | 3m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 屋根勾配 | 5/100以上 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最短寸法 | 800mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 裏貼り断熱材 | × | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アーチ工法 | R10m以上 （さざ波模様） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| テーパー | 最小働き幅80mm〜 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オプション | 防水テープ、 働き変更可能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DKライン330（H20型） の断面図

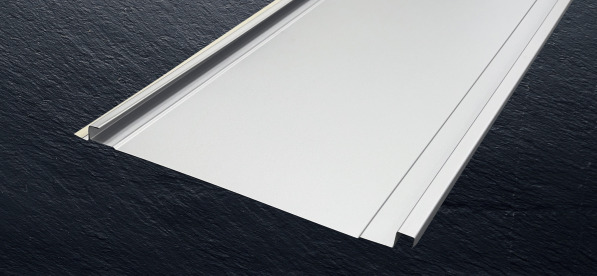

DKライン330（H20型） の成型品サンプル
